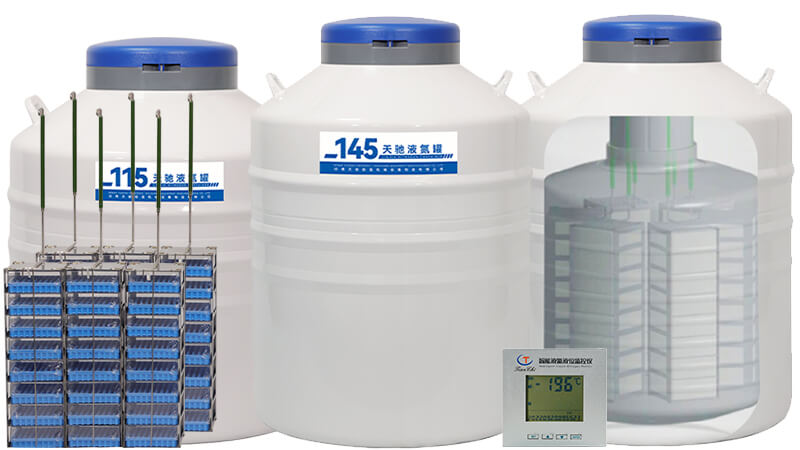

作為超低溫存儲技術的核心載體，液氮罐構造設計直接決定了-196℃低溫環境的穩定性與樣本保存的安全性。無論是生物醫藥領域的細胞存儲，還是工業場景的深冷處理，構造的科學性都直接影響設備性能。本文將從內外膽結構、絕熱係統、智能模塊等維度，全麵解析其構造的工程學設計邏輯與技術細節。
一、構造的核心：內外膽係統
內外膽協同不僅是承壓與絕熱的基礎結構，更是實現超低溫環境長期穩定的關鍵屏障。
1. 內膽設計與材料選擇
材質要求：內膽多采用304不鏽鋼或航空鋁合金，兼具低溫強度與耐腐蝕性。不鏽鋼內膽還可承受液氮靜壓與溫度驟變應力。
結構優化：內膽通過旋壓工藝一體成型，焊縫數量減少80%，降低泄漏風險。部分高端型號采用球形內膽設計，受力更均勻，抗壓強度提升30%。
2. 外膽的防護功能
多層複合結構：外膽由航空鋁外殼+聚氨酯發泡層組成，兼具機械強度與環境隔離能力。
表麵處理工藝：靜電噴塗或陽極氧化技術，耐候性提升2倍以上，適應潮濕或酸堿環境。
內外膽之間通過支撐環固定，間距通常為30-50mm，形成真空絕熱層的物理空間。
二、真空絕熱與多層反射屏係統
液氮罐構造的絕熱效能，主要依賴真空層與反射屏的協同設計：
1. 真空絕熱層
真空度控製：抽真空至10⁻³ Pa級，氣體分子自由程＞10cm，基本消除熱傳導與對流。
長效維持技術：內置鋯鋁消氣劑，持續吸附殘餘氣體，確保10年內真空度衰減＜5%。
2. 多層反射屏
材料組合：30-50層鋁箔（厚度0.02mm）與玻璃纖維布交替疊加，反射率＞95%。
溫度梯度設計：頂部反射屏密度高於底部，針對性阻隔高溫輻射熱。
實驗數據顯示，優質產品構造中，多層反射屏可減少70%的輻射熱損失。
三、頸管與密封係統的工程學創新
頸管作為熱量侵入的主要通道，其構造設計直接影響該超低溫液氮容器的整體性能：
1. 低導熱材料應用
環氧樹脂-玻璃鋼複合材料頸管，抗彎強度達320MPa，適配敞口容器。
2. 動態密封技術
矽膠O型圈在-196℃下彈性模量保持率＞90%；
自緊式密封結構，開閉過程中自動補償形變，減少冷氣逸散。
四、智能模塊的集成與突破
現代液氮罐構造中，智能化技術的引入顯著提升了設備管理效率：
液位監測：毫米波雷達（精度±1mm）實時追蹤液氮餘量，數據同步至雲端；
溫場均衡：16通道PT100傳感器構建三維溫度模型，任意兩點溫差＜3℃；
安全聯鎖：壓力＞0.08 MPa時自動泄壓，傾斜＞15°觸發報警。
部分領先的液氮罐生產廠家已將物聯網技術融入設備構造，用戶可通過手機端遠程監控，降低運維成本。
五、選型與維護的科學邏輯
1. 構造與場景適配
實驗室場景：優先選擇125-216mm口徑罐體，適配凍存管密集存儲（如YDS-65-216可存4800支）。
畜牧場景：新增50-125mm中口徑，配套圓提桶，適合凍精麥管保存，如YDS-30。
美容與食品工業：小口徑（50-80mm），純液氮保存，小口徑保存時間更長。
工業冷凍配件（大需求）：可選擇帶自增壓係統的補給罐。
2. 維護要點
真空層檢測：每年使用氦質譜儀檢測，真空度＞10⁻² Pa需返廠維護；
密封圈更換：每2年更換頸管密封組件，避免因老化導致冷量損失。
液氮罐構造的精密性，體現了材料科學、熱力學與機械工程的深度融合。從內外膽的協同設計到智能模塊的精準調控，每一處細節都在為超低溫環境的穩定性保駕護航。選擇由專業液氮罐生產廠家研發的優質設備，並嚴格遵循維護規範，方能保證容器的生命周期與使用價值。
